058 Type

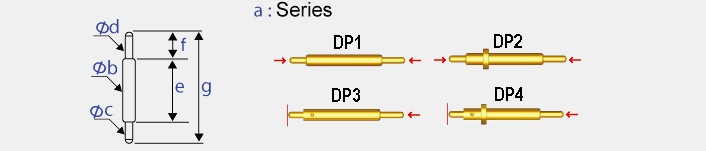

ID Minimum Pitch PN a Øb Øc Ød e f g
1 0.7p DP1-058048-FB01 DP1 0.58 0.35 0.35 3.20 1.10 4.80
2 0.7p DP1-058057-DD02 DP1 0.58 0.30 0.30 4.00 1.10 5.70
3 0.7p DP1-058057-FD01 DP1 0.58 0.30 0.30 4.00 1.10 5.70
4 0.7p DP1-058057-FB01 DP1 0.58 0.30 0.30 4.00 1.10 5.70
5 0.7p DP1-058057-BB01 DP1 0.58 0.30 0.30 4.00 1.10 5.70
6 0.7p DP1-058057-FF01 DP1 0.58 0.30 0.30 4.00 1.10 5.70
7 0.7p DP1-058059-BB01 DP1 0.58 0.30 0.30 4.00 1.10 5.90
8 0.7p DP1-058059-FB01 DP1 0.58 0.30 0.30 4.00 1.10 5.90
9 0.7p DP1-058063-BB01 DP1 0.58 0.30 0.30 4.00 1.50 6.30
10 0.7p DP1-058063-DD01 DP1 0.58 0.30 0.30 4.00 1.50 6.30
11 0.7p DP1-058063-FB01 DP1 0.58 0.30 0.30 4.00 1.50 6.30
12 0.7p DP1-058082-FB01 DP1 0.58 0.30 0.40 5.60 2.00 8.20
13 0.7p DP1-058088-BB01 DP1 0.58 0.30 0.38 6.35 1.50 8.80
14 0.7p DP1-058088-DD02 DP1 0.58 0.30 0.38 6.35 1.50 8.80
15 0.7p DP1-058108-DD01 DP1 0.58 0.30 0.30 7.30 1.75 10.80
16 0.7p DP1-058109-BB01 DP1 0.58 0.32 0.32 7.30 1.80 10.90
17 0.7p DP1-058143-DD01 DP1 0.58 0.32 0.32 11.80 1.25 14.30
