035 Type

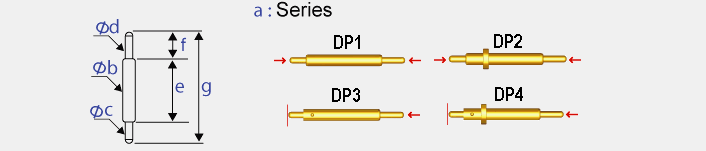

ID Minimum Pitch PN a Øb Øc Ød e f g
1 0.5p DP1-035032-FB01 DP1 0.35 0.22 0.22 2.20 0.60 3.20
2 0.5p DP1-035033-BB01 DP1 0.35 0.20 0.20 2.30 0.70 3.30
3 0.5p DP1-035033-FB01 DP1 0.35 0.20 0.20 2.30 0.70 3.30
4 0.5p DP1-035057-FB01 DP1 0.35 0.18 0.18 4.00 1.10 5.70
5 0.5p DP1-035060-DB01 DP1 0.35 0.20 0.20 4.00 1.50 6.00
6 0.5p DP1-035063-BB01 DP1 0.35 0.20 0.20 4.00 1.50 6.30
7 0.5p DP1-035077-FB01 DP1 0.35 0.17 0.25 5.60 1.60 7.70
8 0.5p DP1-035086-FB01 DP1 0.35 0.20 0.20 6.30 1.50 8.60
9 0.5p DP1-035108-DD01 DP1 0.35 0.20 0.20 7.30 1.75 10.80
10 0.5p DP1-035108-FB01 DP1 0.35 0.20 0.20 7.30 1.75 10.80
11 0.5p DP1-035155-BB01 DP1 0.35 0.20 0.20 10.00 3.50 15.50
