030 Type

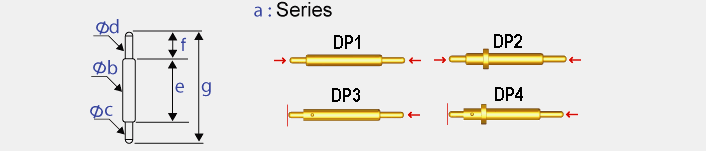

ID Minimum Pitch PN a Øb Øc Ød e f g
1 0.4p DP1-030033-BB01 DP1 0.31 0.15 0.15 2.30 0.60 3.30
2 0.4p DP1-030033-FB01 DP1 0.31 0.15 0.15 2.30 0.60 3.30
3 0.4p DP1-030040-BB01 DP1 0.31 0.15 0.15 2.60 1.00 4.00
4 0.4p DP1-030040-FB01 DP1 0.31 0.15 0.15 3.00 1.00 4.00
5 0.4p DP1-030043-FF02 DP1 0.31 0.15 0.15 3.00 0.65 4.30
6 0.4p DP1-030057-BB01 DP1 0.31 0.15 0.15 4.00 1.10 5.70
7 0.4p DP1-030057-DD01 DP1 0.31 0.15 0.15 4.00 1.10 5.70
8 0.4p DP1-030057-DF02 DP1 0.31 0.15 0.15 4.00 1.10 5.70
9 0.4p DP1-030057-FF01 DP1 0.31 0.15 0.15 4.00 1.10 5.70
10 0.4p DP1-030057-GD01 DP1 0.31 0.15 0.15 4.00 1.10 5.70
11 0.4p DP1-030058-FB02 DP1 0.31 0.15 0.15 4.00 1.15 5.80
12 0.4p DP1-030067-BB04 DP1 0.31 0.15 0.19 5.00 1.20 6.70
13 0.4p DP1-030067-FF02 DP1 0.31 0.15 0.15 5.00 1.20 6.70
14 0.4p DP4-030052-FF01 DP4 0.30 0.21 0.15 3.50 0.90 5.20
